Модель пилона: 2 в 1: динамика + статика съемный
Для установки пилона необходимы инструменты:
ключ на 27, 30, вороток (в комплекте) шуруповерт с битой РН-2, уровень, перфоратор.

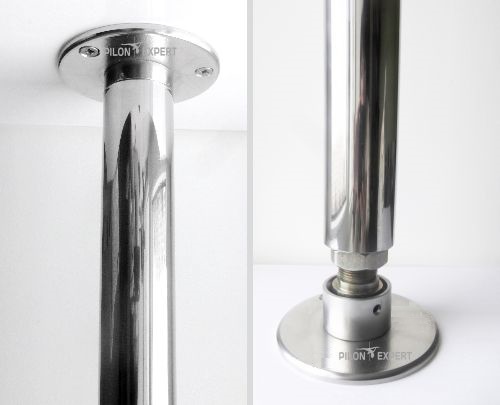

Монтаж пилона
1.Установка пилона производится ИСКЛЮЧИТЕЛЬНО в режиме «динамика» (не вставляя стопорный штифт).
2.Закрепите верхний фланец (крепление) на потолок(фланец с короткой втулкой). В стандартном варианте – дюбеля+саморезы. В нестандартном – в зависимости от материала потолка (анкера, саморезы, винты и т.д.)
3.Оденьте декоративную гильзу на нижнюю часть трубы.
4.Оденьте нижний фланец на распорный винт и зафиксируйте его снизу винтом с потайной головкой. Заведите втулку верхней части трубы в верхний фланец, раскрутите распорный винт, находящийся в нижней части трубы, до касания к полу, выровняйте пилон по уровню в двух плоскостях. Сделать это можно с помощью уровня или ориентируясь "на глаз" по существующим в помещении вертикальным линиям(дверные откосы, оконные рамы и т.д.)
5.Выкручивайте распорный винт, периодически проверяя легкость вращения. Как только почувствуете, что вращение стало тяжелее, зажмите контргайку(контргайка прижимается ко втулке трубы).
6.Опустите декоративную гильзу на нижний фланец.
7.Снятие пилона производится ИСКЛЮЧИТЕЛЬНО в режиме «динамика»: отпустите контр-гайку, выньте стопорный штифт, сдвиньте нижнюю часть пилона в сторону, освободив таким образом верхнюю часть трубы с верхнего фланца.
8.Не забывайте переключать пилон в режим «динамика» перед каждой последующей установкой (см. начало инструкции)
Переключение режимов динамика/статика
Для переключения пилона в режим «Статика» прокручивая пилон, совместите отверстие на головке распорного винта с отверстием во втулке нижнего фланца. Вставьте в это отверстие стопорный штифт до упора.
Для переключения пилона в режим «Динамика» извлеките штифт, потянув за петлю.
Предусмотрено аварийное извлечение штифта: в случае обрыва петли закрутите в штифт любой винт М5 до упора, извлеките штифт, удерживая за головку этого винта.
