Модель пилона: 2 в 1: динамика + статика стационарный
Для установки пилона необходимы инструменты:
ключ на 27, 30, шуруповерт с битой РН-2, уровень, перфоратор.
Монтаж пилона

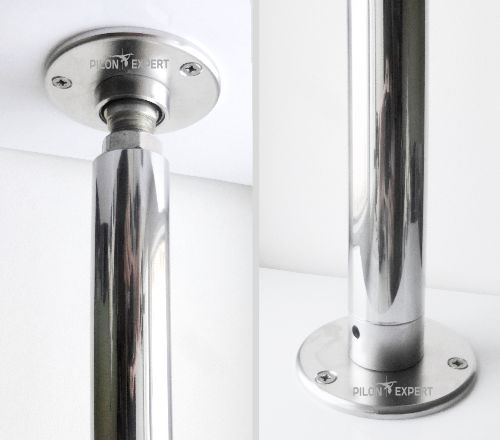

- Закрепите верхний фланец (крепление) на потолок(фланец с короткой втулкой). В стандартном варианте – дюбеля+саморезы. В нестандартном – в зависимости от материала потолка (анкера, саморезы, винты и т.д.)
- Оденьте нижний фланец подшипником на ось. Заведите головку распорного винта в подшипник верхнего фланца, раскрутите распорный винт до упора, выровняйте пилон по уроню в двух плоскостях, и сделайте разметку под крепление нижнего фланца.
- Закрутите обратно распорный винт, отложите пилон в сторону и установите дюбеля в пол.
- В варианте комплектации декоративной гильзой оденьте ее на трубу зажимными винтами вверх и зафиксируйте в нескольких сантиметрах от верха трубы, так, чтобы она не мешала монтажу. Зафиксировать ее лучше не зажимными винтами, чтобы не оставить следов на пилоне, а, например, строительным скотчем.
- Заведите головку распорного винта в подшипник верхнего фланца, установите нижний фланец отверстиями на дюбеля в полу и закрутите саморезы.
- Выкручивайте распорный винт, периодически проверяя легкость вращения. Как только почувствуете, что вращение стало немного тяжелее, зажмите контргайку.
- Проверьте зажим всех саморезов.

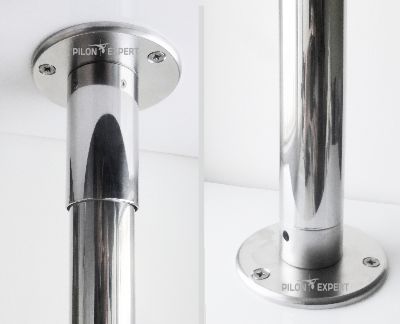

- Поднимите декоративную гильзу до упора в верхний фланец и равномерно зажмите стопорные винты. Гильза не должна касаться поверхности трубы.
Переключение режимов динамика/статика
Для переключения пилона в режим «Статика» прокручивая пилон, вставьте штифт в отверстие в нижнем фланце пилона. Штифт должен вставляться весь.
Для переключения пилона в режим «Динамика» выймите штифт, потянув за шнур (в нижнем фланце пилона).
