Модель пилона: статика стационарный
Для установки пилона необходимы инструменты:
ключ на 24, 27, 30, шуруповерт с битой РН-2, уровень, перфоратор.
Монтаж пилона

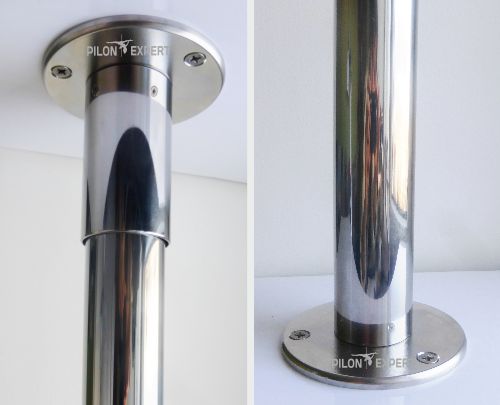

1.Закрепите верхний фланец (c круглым отверстием) на потолок. В стандартном варианте – дюбеля+саморезы. В нестандартном – в зависимости от материала потолка (анкера, саморезы, винты и т.д.)
2. Вставьте трубу в отверстия нижнего фланца. Заведите головку распорного винта в отверстие верхнего фланца, раскрутите распорный винт до упора, выровняйте пилон по уроню в двух плоскостях, и сделайте разметку под крепление нижнего фланца.
3. Закрутите обратно распорный винт, отложите пилон в сторону и установите дюбеля в пол.
4. Оденьте декоративную гильзу зажимными винтами вверх и зафиксируйте ее в нескольких сантиметрах от верха трубы, так, чтобы она не мешала монтажу. Зафиксировать ее лучше не зажимными винтами, чтобы не оставить следов на пилоне, а, например, строительным скотчем.
5. Заведите головку распорного винта в отверстие верхнего фланца, установите нижний фланец отверстиями на дюбеля в полу и наживите саморезы.
6. Разожмите распорный винт, зажмите контргайку.
7. Завершите зажим нижних саморезов.
